Режуще-уплотняющие расширители Компакт

Режуще-уплотняющие расширители для ГНБ типа «Компакт» (Compakt) предназначены для расширения пробуренного ствола пилотной скважины. Данный вид расширителя широко используется в буровых работах, так как подходит для большинства установок, в частности Ditch Witch  и Vermeer .

Технические характеристики и особенности

Диаметр расширителя для ГНБ «Компакт» может быть от 200 мм до 1800 мм. В зависимости от модели, варьируется и длина бурового инструмента. Наиболее ходовым считается расширитель длиною 586 мм.  При этом длина переднего вала составляет 100 мм. С учетом размеров меняется масса оборудования и может составлять как несколько десятков, так и сотен килограмм.

Для изготовления расширителя Компакт используется высококачественное сырье, что не только обеспечивает высокую устойчивость инструмента к поломкам, но и предупреждает абразивный износ.

Расширитель типа «Компакт» от Ø 200 до 1800 мм предназначен для бурения 7 категория по шкале Протодьяконова (средняя крепость породы) крепкий глинистый сланец, некрепкий песчаник и известняк, мягкий конгломерат. Для изготовления расширителя Компакт используется высококачественное сертифицированное сырье, что обеспечивает высокую устойчивость инструмента к поломкам. Толщина корпуса расширителя составляет 40 мм. От Ø 600 мм имеет +3 (6) дополнительных ложбины по выносу шлама способствующие лучшему прохождению и стабильности в эксплуатации.

ХарактеристикаЗначение
Диаметр  от 200 до 1800 мм *
Область применения суглинки, супеси, пески, сланцы
Защита от абразивного износа Панцирь
Особенность Имеет дополнительные ложбины по выносу грунта, вертлюг встроенный или навесной

* возможность изготовления изделия в данном диапазоне по требованию заказчика.

Комплектуется встроенным вертлюгом от 5 до 250 тонн, проушиной под вертлюг или резьбовым присоединением в зависимости от пожелания клиента.

Дополнительные опции:

  • 2-ой ряд резцов;
  • обратный конус;
  • дополнителная защита от абразивного износа;
  • удлиненный часть носика вала до 1000 мм;
  • Демпферный клапан (клапан обратного давления);
  • Упрочняющих элементы Панцирь для защиты от абразивного износа.

Конструкция Compakt

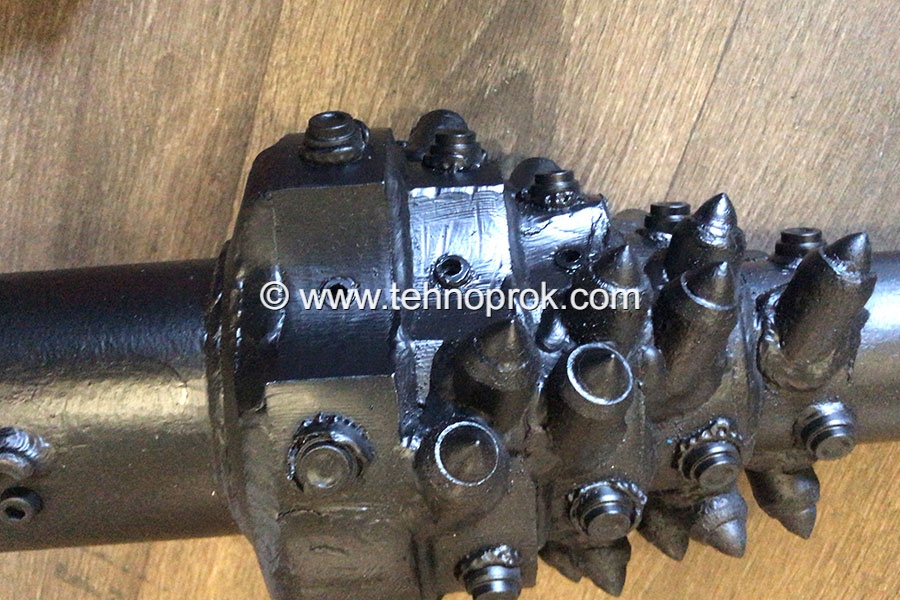

Данный режуще-уплотняющий ример Компакт выполнен в конической форме. Для этой модели характерны спиральные продольные выемки, обеспечивающие отвод шлама. В расширителях больших размеров (от 700 мм) имеются специальные дополнительные выемки, способствующие лучшему прохождению и стабильности в эксплуатации. Благодаря расположению спиралей по периметру инструмента, уменьшается крутящий момент оборудования с одновременным увеличением производительности. Наличие спиралей способствует истиранию встречающихся в грунте твердых включений о стенки ствола, а не проскакивание их через расширитель. Специальные шипы (Панцирь) существенно повышают абразивоустойчивость. Вертлюг может быть встроенным или навесным.

Особенности эксплуатации расширителей укомплектованных проушиной для присоединения вертлюга

Проушина расширителей для крепления вертлюгов любых производителей предназначены для нагрузок на растяжение (максимальное тягловое усилие буровой машины) и незначительный крутящий момент от трения в подшипниках вертлюга при максимальных нагрузках. Для изгибающих нагрузок проушина не предназначена! Изгибающие нагрузки на проушине возникают при неправильной эксплуатации данного оборудования - провисании (складывании) вертлюга в скважине при вращающемся расширителе. При затаскивании колонны штанг или трубы в скважину такая ситуация может возникнуть, если труба "догоняет" расширитель, опускаясь в скважину под собственным весом (трубу нужно придерживать и система должна находиться в натянутом состоянии) или если произошло движение вращающегося расширителя к затаскиваемой колонне или трубе см. рис. 1 и рис. 2.

Если при эксплуатации расширителя и вертлюга невозможно избежать вышеуказанных аварийных ситуаций, то лучше прибегнуть к конструкции расширителя с встроенным вертлюгом или резьбовым присоединениям вертлюга.

Примечание: Для колонкового вращательно-ударного и вращательного способов проходки скважин используются твердосплавные коронки для бурения. Подробное описание тут. При гидробурении или устройстве скважин с промывкой применяется вертлюг для малогабаритной буровой установки.

Эскизы вариантов исполнения наших режуще-уплотняющих расширителей Компакт

Стоимость расширителя для ГНБ

Компания «ТЕХНОПРОК-61» предлагает широкий ассортимент моделей режуще-уплотняющих расширителей для ГНБ «Компакт» по самым низким ценам в регионе. С нашим высококачественным оборудованием любые буровые работы пройдут эффективно и быстро.
